Din Demiryolu Terminali Nedir?

Elektrik muhafazaları, kontrol panelleri ve endüstriyel otomasyon sistemleri, gücü güvenli ve verimli bir şekilde organize etmek ve dağıtmak için tek bir temel bileşene dayanır:Din Raylı Terminal Bloğu. İster yeni bir kontrol kabini tasarlıyor olun, ister mevcut kurulumu yükseltiyor olun, Din Raylı Terminalin ne olduğunu, nasıl çalıştığını ve neden önemli olduğunu anlamak, sisteminizin güvenilirliğini, emniyetini ve uzun vadeli bakım maliyetlerini önemli ölçüde etkileyebilir. Bu makale, modern elektrik mühendisliğinin en önemli bileşenlerinden birine kapsamlı ve teknik açıdan temellendirilmiş bir bakış sunmaktadır.

Şu tarihte:Yueqing TAER Electric Co., Ltd., ekibimiz dünya çapında imalat, enerji, bina otomasyonu ve ulaşım endüstrilerindeki müşteriler için yüksek performanslı Din Raylı Terminal Bloğu çözümlerinin mühendisliğini ve üretimini yıllarını harcadı. Bu kılavuzda, temel tanımlardan ürün parametrelerine, en iyi kurulum uygulamalarından seçim kriterlerine kadar her şeyi ele alıyoruz ve bir sonraki projeniz için kendinize güvenerek, bilinçli kararlar vermenizi sağlayacak bilgiyi sağlıyoruz.

Din Demiryolu Terminali Nedir ve Nasıl Çalışır?

Din Ray Terminali, elektrik muhafazalarının ve kontrol panellerinin içindeki standartlaştırılmış bir metal rayın (genellikle DIN rayı (Deutsche Institut für Normung rayı) olarak anılır) üzerine monte edilmek üzere tasarlanmış modüler, yalıtımlı bir elektrik konektörüdür. Elektrik iletkenlerinin bir kurulum boyunca bağlandığı, düzenlendiği ve dağıtıldığı merkezi bağlantı noktası olarak hizmet eder. Din Raylı Terminal Bloğu, gevşek kablo bağlantılarına veya karmaşık özel kablolama şemalarına güvenmek yerine, elektrik devrelerini yönetmek için temiz, tekrarlanabilir ve kodlarla uyumlu bir yöntem sağlar.

Temel çalışma prensibi basittir. Her terminal bloğu, alev geciktirici bir yalıtım mahfazası içine alınmış, tipik olarak bakır alaşımından veya kalay kaplı pirinçten yapılmış iletken bir metal elemana sahiptir. Kablolar terminalin bağlantı noktalarına yerleştirilir ve sıkıştırma mekanizmalarıyla sabitlenir. Metal taşıyıcı DIN rayına oturarak veya kayarak bloğu yerine sıkıca kilitler. Birden fazla terminal bloğu ray boyunca yan yana sıralanarak incelenmesi, test edilmesi ve değiştirilmesi kolay yapılandırılmış bir kablolama kanalı oluşturulabilir.

Bir standardın temel fonksiyonel bileşenleriDin Raylı Terminal Bloğukatmak:

• Yalıtım Muhafazası:Tipik olarak PA66 (poliamid) veya polikarbonattan yapılır ve UL 94 V-0 veya V-2 standartlarına göre yüksek dielektrik dayanımı ve alev geciktirici sağlar.
• Mevcut Çubuk / İletken Eleman:Korozyona direnmek ve zaman içinde kararlı iletkenlik sağlamak için nikel veya kalay ile kaplanmış bakır veya pirinç çubuk.

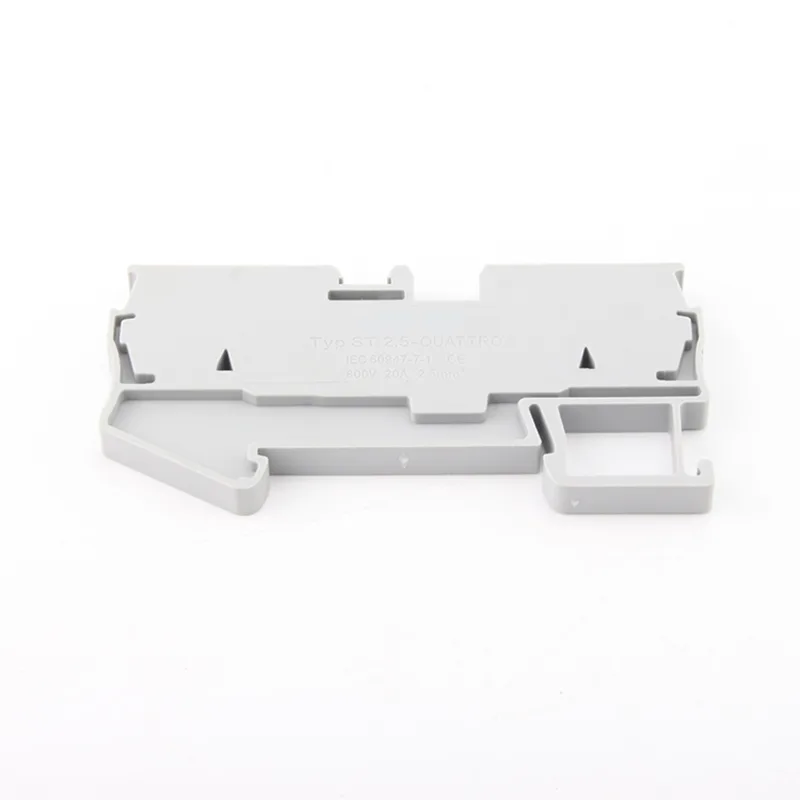

• Sıkıştırma Mekanizması:Her biri kablolama hızı, titreşim direnci ve bakım erişilebilirliği açısından farklı avantajlar sunan vidalı kelepçe, yaylı kelepçe, bastırmalı veya IDC (yalıtım kaydırmalı kontak) tasarımlarında mevcuttur.
• Montaj Ayağı / Ray Klipsi:Muhafazanın DIN rayına kilitlenen alt kısmı. Çoğu modern terminal hem EN 50022 35mm hem de EN 50035 G-ray profillerini destekler.
• Aksesuar Bağlantı Noktası:Uç braketlerini, köprüleme köprülerini, ayırma plakalarını ve işaretleme etiketlerini kabul etmek için muhafazanın yan veya üst kısmındaki yuvalar veya oyuklar.

Din Ray Terminalinin modüler yapısı, her bloğun bitişik bağlantıları bozmadan ayrı ayrı değiştirilebileceği veya yeniden yapılandırılabileceği anlamına gelir; bu, sıkı üretim programları altında çalışan bakım ekipleri için kritik bir avantajdır. MühendislerimizCHTARSahadaki servis süresini daha da kısaltmak için Din Raylı Terminal Bloğu ürün yelpazemizi aletsiz test portları ve renk kodlu muhafazalarla özel olarak tasarladık.

Din Raylı Terminal Bloklarının Temel Tipleri Nelerdir?

Tüm Din Raylı Terminal Blokları aynı değildir. Farklı devre konfigürasyonları, güvenlik gereksinimleri ve alan kısıtlamaları, farklı terminal tasarımlarını gerektirir. Ana kategorileri anlamak, mühendislerin ve satın alma profesyonellerinin uygulamaları için tam olarak doğru ürünü belirlemelerine olanak tanır.

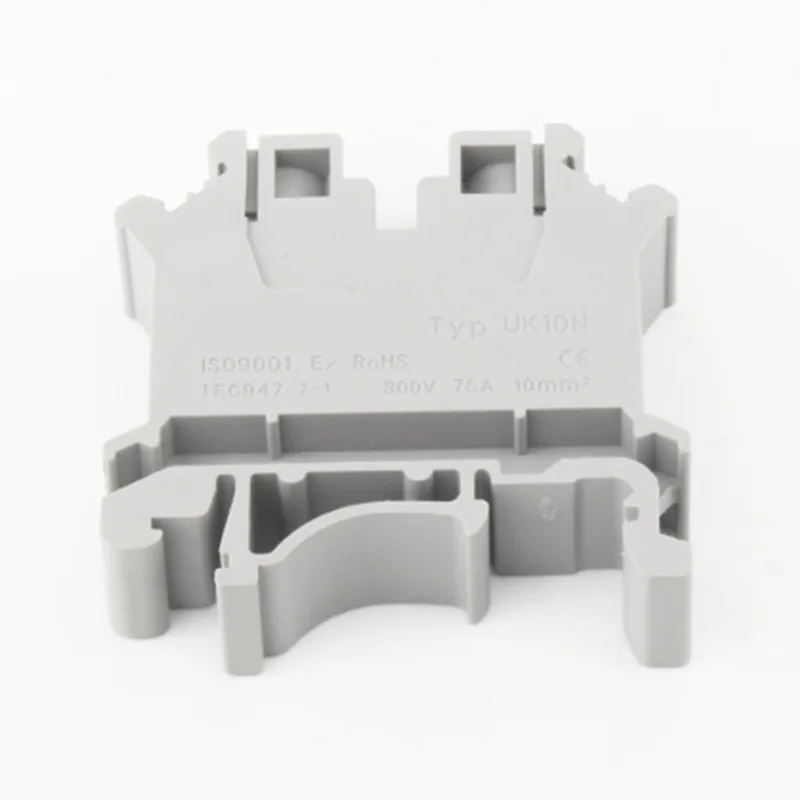

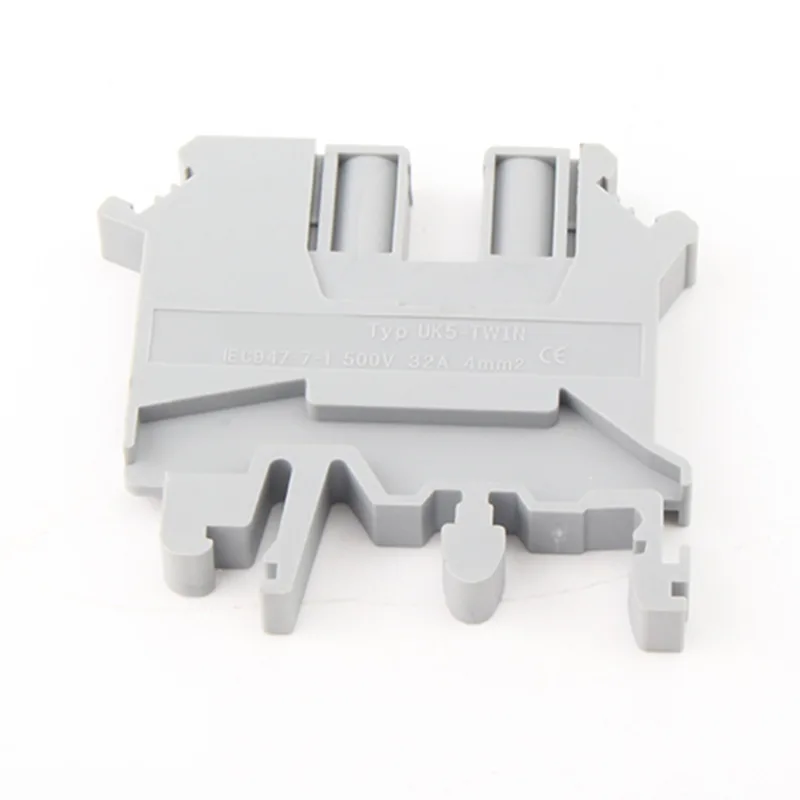

Geçiş Terminal Blokları

Basit iletken-iletken bağlantıları için kullanılan en yaygın tür. Akım doğrudan dahili baradan bir kablo girişinden diğerine geçer. Genel güç dağıtımı ve sinyal devreleri için uygundur.

Toprak / Toprak Terminal Blokları

Güvenilir bir topraklama yolu oluşturmak için özel olarak tasarlanmıştır. Dahili metal eleman, kendisi topraklanmış olan DIN rayı ile doğrudan temas halindedir. Bunlar IEC 60445 standartlarına göre sarı-yeşil renk kodludur.

Sigortalı Terminal Blokları

Devre branşmanı seviyesinde aşırı akım koruması sağlayacak şekilde terminal gövdesine minyatür bir sigorta tutucusu ekleyin. Kabloların bağlantısını kesmeden sigorta değişimi mümkündür, bu da bakımı önemli ölçüde kolaylaştırır.

Bağlantı Kesme / Yalıtım Terminal Blokları

Kabloları çıkarmadan devrenin açılmasını sağlayan yerleşik bir bıçak-bıçak bağlantı kesme mekanizmasına sahiptir. Test, ölçüm ve güvenlik kilitleme uygulamalarında gereklidir.

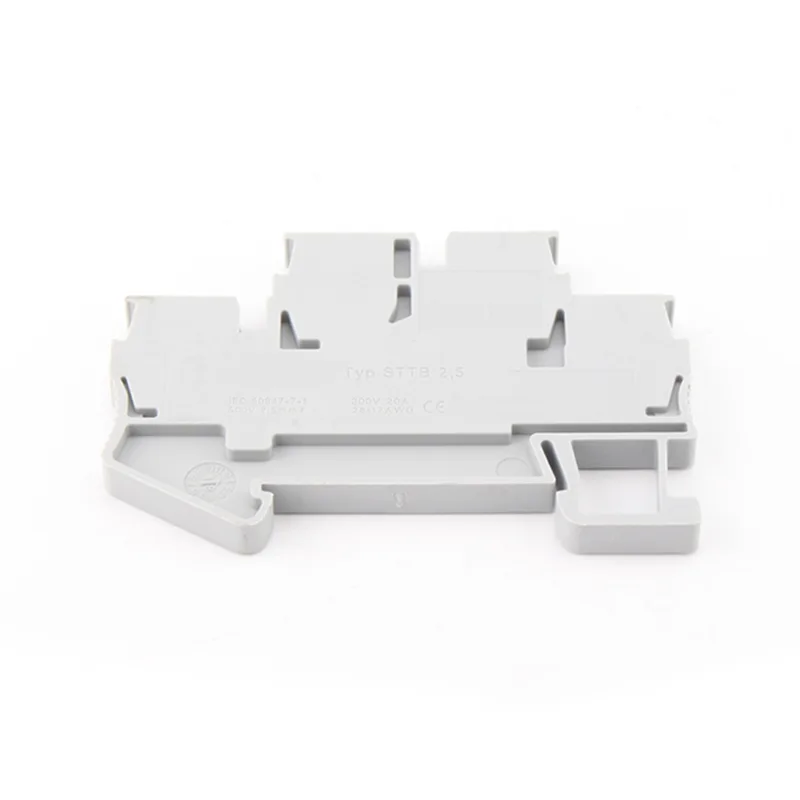

Çok Seviyeli Terminal Blokları

Tek bir muhafaza alanı içerisinde iki veya üç devre seviyesini dikey olarak istifleyin. Fabrikamız, eşdeğer tek seviyeli sıralara kıyasla panel genişliği gereksinimlerini %60'a kadar azaltan çift katlı ve üç katlı varyantlar tedarik etmektedir.

Sensör / Aktüatör Klemensleri

Otomasyon sistemlerinde 24V DC sensör kablolaması için tasarlanmıştır. Saha cihaz bağlantılarını basitleştirmek için entegre LED göstergeleri, diyot korumasını ve çok iletkenli girişleri içerir.

Hangi Ürün Parametreleri Yüksek Kaliteli Din Raylı Terminal Bloğunu Tanımlar?

Yalnızca fiyata dayalı bir Din Raylı Terminal Bloğunun seçilmesi, arızalara, garanti taleplerine ve maliyetli arıza sürelerine yol açan bir hatadır. Doğru seçim, performansı, güvenliği ve uzun ömürlülüğü tanımlayan teknik parametrelerin net bir şekilde anlaşılmasıyla başlar. Şu tarihte:CHTARDin Raylı Terminal Bloğu ürünlerimiz aşağıdaki kritik parametrelere göre derecelendirilmiş ve test edilmiştir:

Elektriksel Parametreler

• Nominal Gerilim:Terminalin güvenli bir şekilde kaldırabileceği maksimum sürekli çalışma voltajı. Standart serimiz 250V, 400V, 600V, 800V ve 1000V AC/DC çeşitlerini kapsamaktadır.
• Nominal Akım:Maksimum sürekli akım kapasitesi. Ürün yelpazemiz 6A'den (sinyal seviyesi) 125A'ya (ağır güç dağıtımı) kadar terminalleri kapsamaktadır.
• Dielektrik Dayanımı:IEC 60947-7-1'e göre 2x nominal voltaj + 1000 V'de 1 dakika boyunca test edilmiştir. Bu, aşırı gerilim koşullarında yalıtımın bozulmayacağını doğrular.
• Temas Direnci:Miliohm cinsinden ölçülür. Daha düşük temas direnci, daha az ısı üretimi ve gelişmiş enerji verimliliği anlamına gelir. Terminallerimiz, hizmet ömürleri boyunca temas direncini 5 mO'nun altında tutacak şekilde test edilmiştir.
• Kısa Devre Dayanım Derecelendirmesi:Terminalin yapısal arıza olmadan hayatta kalabileceği maksimum arıza akımı. Giriş devre kesicileri tarafından korunan paneller için kritiktir.

Mekanik Parametreler

• Tel Giriş Aralığı:Terminalin kabul edebileceği minimum ve maksimum iletken kesiti, mm2 veya AWG cinsinden ifade edilir. Ürün yelpazemizde 0,5 mm2 ila 95 mm2 katı veya çok telli kablo bulunur.
• Sıkma Torku (Vida Tipi):Nm cinsinden belirtilen sıkma torku. Aşırı torklama veya düşük torklamanın her ikisi de arıza modlarıdır. Veri sayfalarımız her ürün boyutu için kesin değerleri belirtir.
• Gövde Malzemesi:Standart terminaller için PA66 GF30 (cam elyaf takviyeli poliamid); yüksek şeffaflıktaki inceleme panelleri için polikarbonat mevcuttur.
• Yanıcılık Derecesi:UL 94 V-0, Din Raylı Terminal Bloğu serimizde standarttır; bu, alevin ortadan kalkmasından sonra 10 saniye içinde kendi kendini söndürme anlamına gelir.
• Çalışma Sıcaklığı Aralığı:Standart aralık -40 derece C ile +120 derece C arasındadır ve hem dış mekan dolapları hem de yüksek ortamlı endüstriyel ortamlar için uygundur.
• Koruma Derecesi:Terminal blokları genellikle IP20 olarak derecelendirilmiştir; muhafaza harici IP derecelendirmesini sağlar.

Tam Ürün Parametresi Referans Tablosu

Din Raylı Terminal Neden Panel Kablolamada Endüstri Standardını Engelliyor?

Dünya çapındaki mühendisler ve panel üreticileri, pratik nedenlerden dolayı tercih ettikleri kablolama yöntemi olarak Din Raylı Terminal Bloğunda birleştiler. Bu nedenleri anlamak, kaliteli terminallere yapılan yatırımı haklı çıkarmaya yardımcı olur ve standartların altındaki alternatiflerin neden uzun vadeli risk yarattığını açıklar.

Tek başına standardizasyonun faydası önemlidir. DIN rayı profili uluslararası standartlarla (EN 50022, EN 50023, EN 50035) tanımlanır; bu, fabrikamızdan gelen terminal bloklarınınYueqing TAER Electric Co., Ltd.Piyasadaki standart aksesuarlarla fiziksel olarak değiştirilebilir. Bu, müşterileri tek kaynağa bağımlılıktan korur ve yerel kaynak kullanımının gerekli olduğu durumlarda küresel panel yapılarını basitleştirir.

Standardizasyonun ötesinde, Din Raylı Terminal Bloğu bir projenin yaşam döngüsünün her aşamasında ölçülebilir avantajlar sunar:

• Tasarım Aşaması:Modüler tasarım, mühendislerin karmaşık özel konfigürasyonlara gerek kalmadan mevcut kapasiteyi ve alan gereksinimlerini tam olarak hesaplamasına olanak tanır. Standart CAD sembolleri ve 3D modeller panel yerleşim tasarımını hızlandırır.
• Üretim Aşaması:Geçmeli montaj, cıvatayla monte edilen terminal şeritlerine göre önemli ölçüde daha hızlıdır. Yaylı kelepçe çeşitleri, alet kullanmadan tek elle tel yerleştirmeye olanak tanır ve fabrika denemelerimizde panel montaj süresini %30 ila %50 oranında kısaltır.
• Test Aşaması:Bağlantı kesme ve test fişi aksesuarları, komşu bağlantıları bozmadan devrelerin ayrı ayrı izole edilmesine ve test edilmesine olanak tanır, devreye alma süresini ve çapraz kablolama hatası riskini azaltır.
• Bakım Aşaması:Tam panel kablolaması yapılmadan bireysel terminal değişimi, onarım sürelerinin saatler yerine dakikalarla ölçülmesi anlamına gelir. Renk kodlu muhafazalar ve baskılı işaretleyiciler teknisyenlerin devreleri anında izlemesine olanak tanır.
• Uyumluluk Aşaması:IEC 60947-7-1 ve UL 508A uyumluluğu, bileşen düzeyinde önceden sertifikalandırılmış olup, son müşteriler için panel düzeyinde sertifikasyon denetimlerini basitleştirir.

Müşterilerimiz sürekli olarak, uygun şekilde belirlenmiş bir Din Raylı Terminal Bloğu düzenine geçmenin, panel kablolama hatalarını %40'ın üzerinde azalttığını ve ortalama bakım çağrı süresini yarı yarıya azalttığını bildirmektedir. Bunlar marjinal iyileştirmeler değil; doğrudan garanti taleplerinin azalmasına, daha yüksek müşteri memnuniyetine ve 10 ila 20 yıllık panel hizmet ömrü boyunca daha düşük toplam sahip olma maliyetine dönüşüyorlar.

Uygulamanız için Doğru Din Ray Terminalini Nasıl Seçersiniz?

Doğru Din Raylı Terminal Bloğunun seçilmesi, ürünün nominal parametrelerinin uygun güvenlik marjları uygulanarak devrenin gerçek çalışma koşullarıyla eşleştirilmesini gerektirir. Sistematik bir seçim süreci hem aşırı spesifikasyonu (gereksiz maliyet) hem de eksik spesifikasyonu (güvenlik ve güvenilirlik riski) önler.

Yapılandırılmış bir seçim çerçevesi olarak şu adımları izleyin:

1. Devre voltajını ve akımını tanımlayın:Devrenin gerçek çalışma voltajı ve maksimum sürekli akımıyla başlayın. 40 derece C'nin üzerindeki ortam sıcaklıkları veya termal birikmenin meydana geldiği yüksek yoğunluklu terminal sıraları için en az %20'lik bir değer kaybı faktörü uygulayın.
2. Tel tipini ve kesitini belirleyin:İletkenlerin katı mı, ince telli mi yoksa yüksük uçlu esnek tel mi olduğunu doğrulayın. Her tipin farklı sıkıştırma gereksinimleri vardır. Yaylı kelepçeli terminaller genellikle ince telli kabloları yüksüksüz vidalı kelepçeli tasarımlardan daha iyi tutar.
3. Çevre koşullarını tanımlayın:Çalışma sıcaklığı aralığı, titreşimin varlığı (titreşimin yoğun olduğu ortamlar için yaylı kelepçeyi seçin), kimyasallara maruz kalma ve kirlilik derecesi, muhafaza malzemesini ve kontak kaplama seçimini etkiler.
4. Gerekli sertifikaları kontrol edin:Kuzey Amerika pazarları UL/CSA listeli terminallere ihtiyaç duyar. Avrupa pazarları CE işareti gerektirir. Güneş enerjisi ve EV uygulamaları ek TUV veya IEC 62196 sertifikaları gerektirebilir. Din Raylı Terminal Bloğu ürün yelpazemiz tüm büyük pazarlar için tamamen sertifikalı seçenekler içerir.
5. Bağlantı teknolojisini seçin:Esneklik ve sahada onarılabilirlik için vidalı kelepçe; hız ve titreşim bağışıklığı için yaylı kelepçe; yüksek hacimli otomatik kablolama için itmeli; Şerit kablo uygulamaları için IDC.
6. Aksesuarları planlayın:Panel yapımı sırasında kaynak bulma gecikmelerini önlemek için uç braketleri, köprüleme köprüleri, işaretleme şeritleri, bölme plakaları ve test tapaları tasarım aşamasında belirtilmelidir.

Bağlantı Teknolojisi Karşılaştırması

Teknik ekibimizYueqing TAER Electric Co., Ltd.panel şemalarınızı incelemek ve uygulamanız için en uygun Din Raylı Terminal Bloğu spesifikasyonunu önermek için kullanılabilir. Nitelikli projeler için satış öncesi ücretsiz teknik danışmanlık sağlıyoruz.

Yueqing TAER Electric Co., Ltd. Din Raylı Terminalleri Nasıl Üretiyor?

Din Raylı Klemenslerin üretim kalitesi, hammadde seçiminden bitmiş ürün testine kadar her aşamada hassasiyet gerektirir. Şu tarihte:Yueqing TAER Electric Co., Ltd., üretim sürecimiz, her üretim adımını düzenleyen ISO 9001 sertifikası ile sıkı kalite yönetimi ilkeleri etrafında inşa edilmiştir.

Fabrikamız, her klemens ailesi için şirket içi takımlama ve kalıp üretimiyle desteklenen özel üretim hatları işletmektedir. Bu, mühendislik ekibimize, genellikle ticari şirketlerden kaynak alırken uygulanan minimum sipariş miktarı kısıtlamaları olmadan, OEM müşterileri için muhafaza boyutlarını, renk kodlarını ve markalama konfigürasyonlarını özelleştirme esnekliği sağlar.

Kalite Kontrol Sürecimiz

• Gelen Malzeme Denetimi:Tüm bakır alaşımı, pirinç ve polimer hammaddeleri varışta toplu teste tabi tutulur. Bakır saflığı, çekme mukavemeti ve polimer yanıcılığı, malzemeler üretime girmeden önce doğrulanır.
• Proses İçi Boyut Kontrolü:Otomatik görsel denetim sistemleri, her enjeksiyonlu kalıplama ve damgalama döngüsünde gövde boyutlarını ve kontak geometrisini kontrol eder. Tolerans dışı parçalar otomatik olarak reddedilir.
• Temas Direnci Testi:Bitmiş terminal bloklarının %100'ü, dört telli bir miliohm ölçüm sistemi kullanılarak kontak direnci açısından test edilir. 5mO eşiğini aşan birimler üretim partisinden çıkarılır.
• Dielektrik Dayanım Testi:Her üretim partisinde IEC 60947-7-1'e göre 2x nominal voltaj + 1000 V'ta rastgele numune testi gerçekleştirilir.
• Çekme Kuvveti Testi:Sıkıştırma mekanizması performansının spesifikasyonu karşıladığını doğrulamak için numune birimlerinde tel tutma kuvveti ölçülür.
• Termal Yaşlandırma Doğrulaması:120 derece C'de 1000 saat boyunca yapılan hızlandırılmış yaşlandırma testleri, mahfaza ve temas malzemelerinin beklenen ürün hizmet ömrü boyunca özelliklerini koruduğunu doğrular.

Fabrikamız Din Raylı Terminal Bloğu ürünlerini 40'tan fazla ülkedeki müşterilere göndermektedir. İhracat ambalajlarımız, deniz taşımacılığı gönderileri için her kartonda nem giderici paketler bulunur ve nakliye hasarlarına ve neme maruz kalmaya karşı koruma sağlayacak şekilde tasarlanmıştır. Standart katalog öğelerinin teslimat süreleri genellikle sipariş onayından itibaren 7 ila 15 iş günüdür.

Çözüm

Din Raylı Terminal Bloğu pasif bir kablolama aksesuarından çok daha fazlasıdır. Parçası olduğu her elektrik panelinin ve kontrol sisteminin güvenliğini, güvenilirliğini ve bakımını doğrudan etkileyen, hassas şekilde tasarlanmış bir bileşendir. Genel dağıtım devrelerini idare eden geçiş bloklarından kritik yükleri koruyan sigortalı ve bağlantı kesmeli varyantlara kadar ürün yelpazemizdeki her ürünYueqing TAER Electric Co., Ltd.onlarca yıllık hizmet boyunca tutarlı performans sunmak üzere tasarlanmış ve üretilmiştir.

Doğru Din Ray Terminalini seçmek devre parametrelerinin, çevre koşullarının ve sertifika gerekliliklerinin net bir şekilde anlaşılmasıyla başlar. Doğrulanmamış tedarikçilerden temin edilen bileşenleri monte eden değil, hammaddeden son ürüne kadar kaliteyi kontrol eden bir üreticinin seçilmesiyle devam eder. Din Raylı Terminal Bloğu ürün grubumuz tam teknik belgeler, sertifikalı test raporları ve spesifikasyondan devreye alma aşamasına kadar projenizi desteklemeye hazır özel bir mühendislik ekibiyle desteklenmektedir.

Yeni bir panel tasarımı, sistem yükseltmesi veya uzun vadeli tedarik sürekliliği gerektiren bir OEM ürünü için Din Raylı Terminal çözümlerini değerlendiriyorsanız, ekibimizYueqing TAER Electric Co., Ltd.yardıma hazır. Ürün kataloğumuz, tüm ürün ailelerinde özel konfigürasyonların mevcut olduğu 300'den fazla standart SKU'yu kapsamaktadır.
